嵌入式視覺系統 HM-042

HM-042是一款無風扇工業視覺主機，搭載Intel Tiger Lake平臺處理器i3-1115G4。
擁有5路Intel千兆網口，可支持4路GigE網口工業相機，且內置4路恒流光源接口。

HM-042是一款無風扇工業視覺主機，搭載Intel Tiger Lake平臺處理器i3-1115G4。

擁有5路Intel千兆網口，可支持4路GigE網口工業相機，且內置4路恒流光源接口。

此外還有16路GPIO，2路串口(RS485和RS232各一路)，2個USB2.0和2個USB3.0。

HM-042是相機供電，IO接口使用6pin推拉自鎖連接器，連接可靠簡單快捷。

所有接口從單邊出線，易于安裝，節省空間。

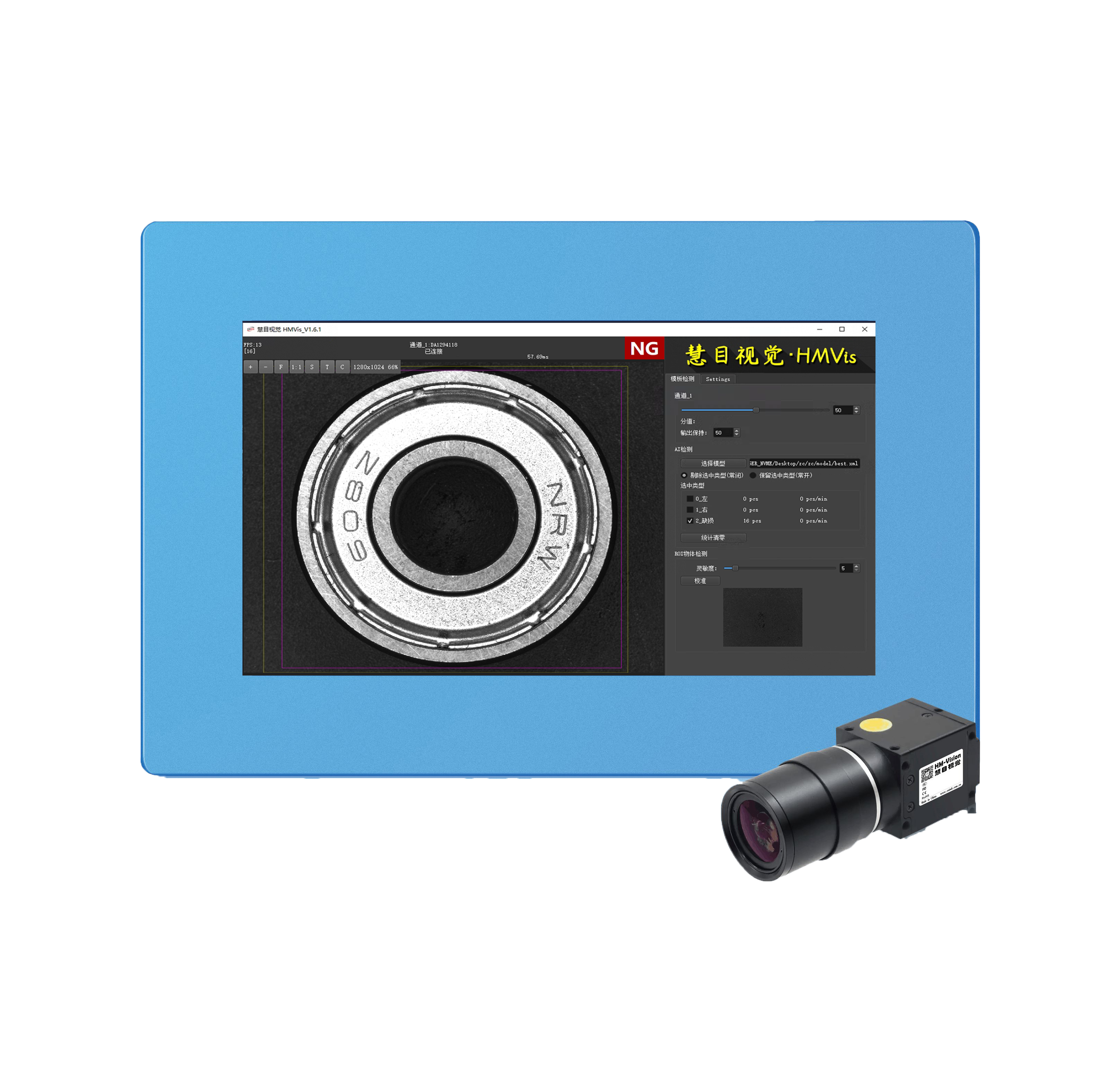

為AI深度學習視覺檢測提供完整解決方案。

安裝:

型號	HM-042
處理器	Intel Tiger Lake Processor i3-1115G4
操作系統	Windows 10 64位，未激活
顯示接口	1 * HDMI(TYPE-A):最大支持4096x2160 @30Hz
內存	8GB
存儲	256 GB SSD
網絡接口	5 * Intel I211-AT GBE LAN Chip(RJ45, 1000Mbps)
視覺接口	4 * 工業相機電源及IO接口(CAM1~CAM4)，電源輸出12V DC，功率2W ~ 5W 4 * 恒流光源接口(L1 ~ L4), 最大輸出DC24V/15W，亮度可調 4 * 相機IO接口（OPT01~OPT04）
串行接口	1 * RS485 1 * RS232
USB接口	2 * USB3.0 2 * USB2.0
其它接口	1 * 開機按鈕 1 * 復位按鈕 2 * 狀態指示燈 4 * 輸入GPIO,光耦隔離,支持PNP/NPN,電壓5v ~ 24V DC 12 * 輸出GPIO,光耦隔離,支持PNP/NPN,電壓5v ~ 24V DC
溫度	存儲溫度: -10℃ ~ 75℃，運行溫度: 0℃ ~ 40℃
電源輸入	直流DC 24V, φ2.5mm DC Jack 帶鎖定螺絲(M8*0.75)

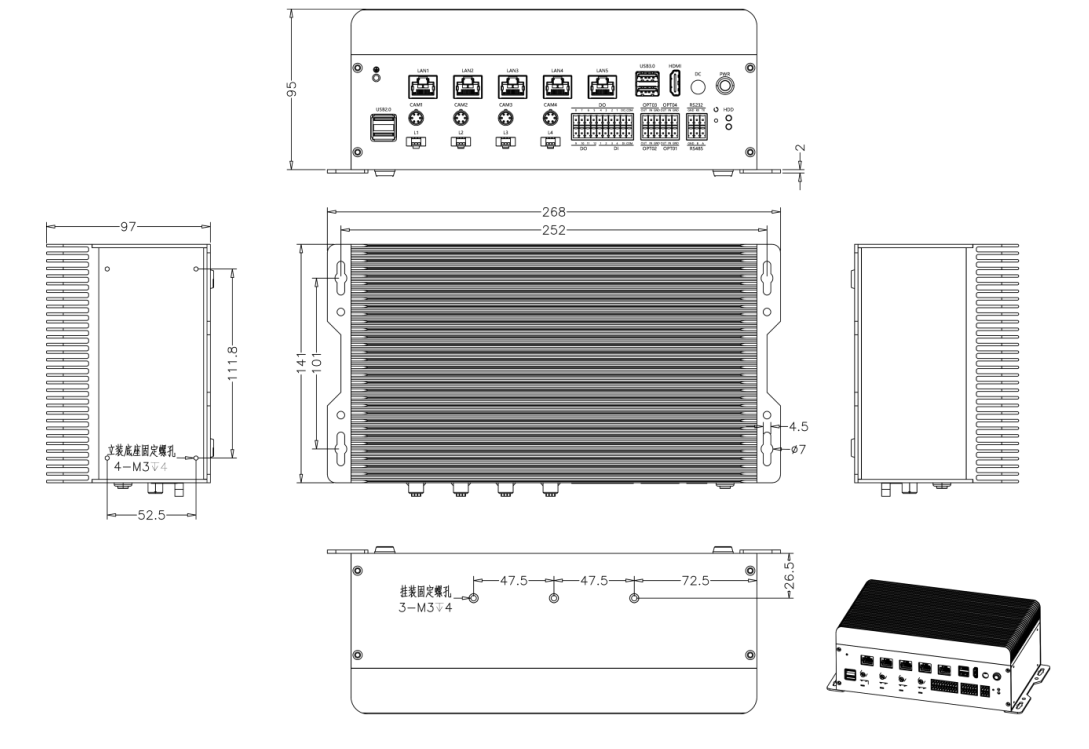

外觀尺寸	268mm * 141mm * 97mm
凈重	約2.8kg
散熱方式	大面積鋁材質散熱
安裝方式	壁掛安裝，桌面安裝
認證	CE
